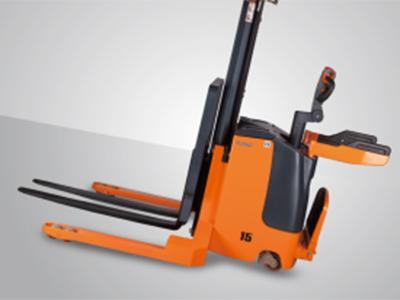

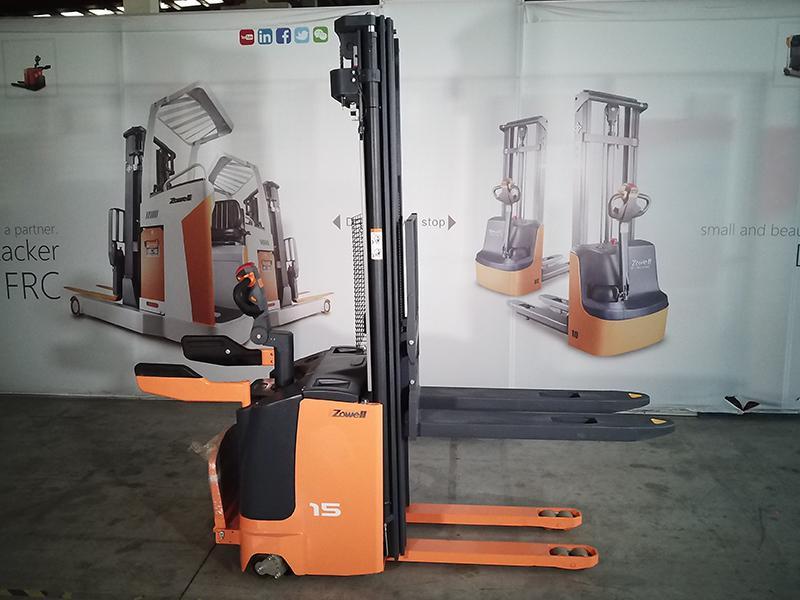

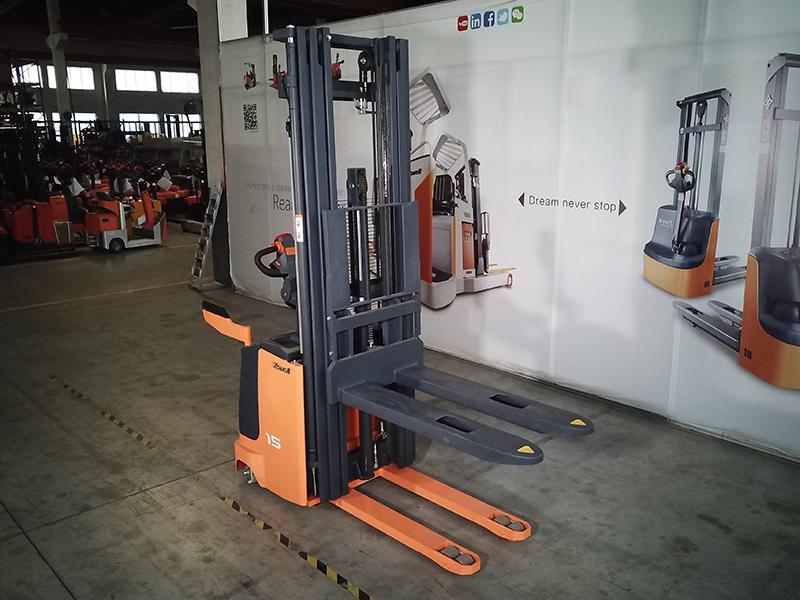

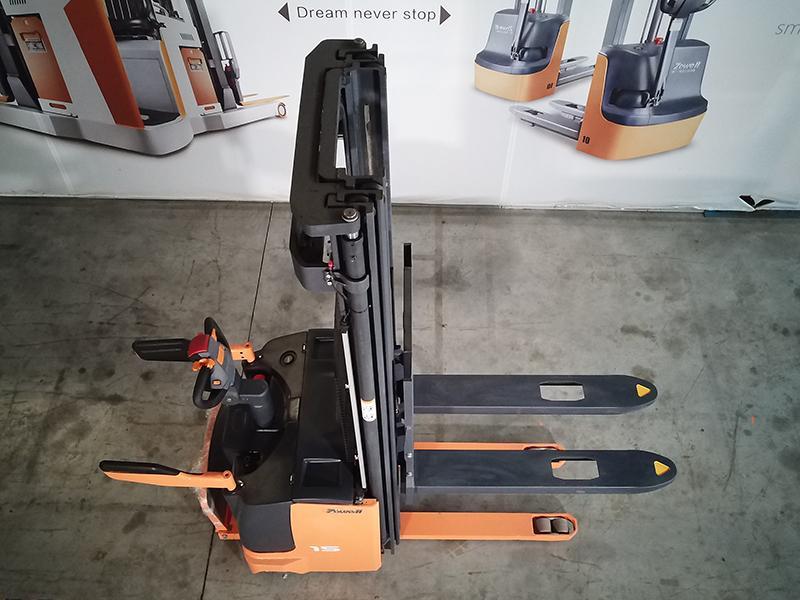

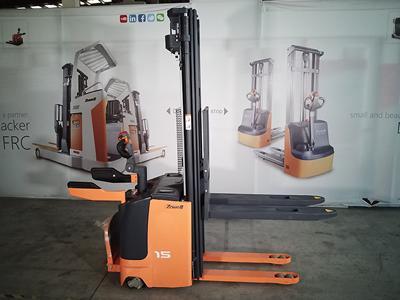

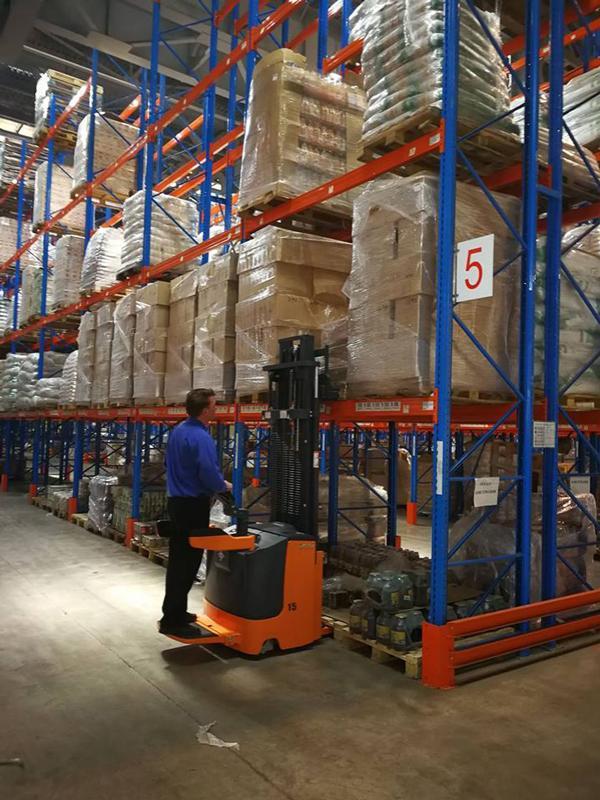

رافعة تكديس كهربائية 1,000 كجم إلى 2,000 كجم XE
المعلومات الأساسية
الحمولة : 1000/1500/2000kg
أقصى ارتفاع للرفع : 5500mm
طول الشوكة : 1150mm
كود HS : 8427102000
الشهادات : CE/SGS/ISO9001
الميزات

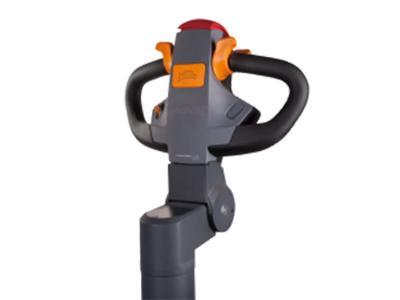

1. مقبض متعدد المهام
يتم استيراد المقبض متعدد المهام من ألمانيا. يتميز بمهام التحكم المتكاملة بما في ذلك زر السرعة، زر الزامور، زر الطوارئ وزر الرفع. يحتوي المقبض على زر الرجوع للخلف في حالات الطوارئ والذي يمكن أن يحمي السائقين بشكل فعال من التعرض للضرر في حالة سقوط المواد. يمكن أن يقوم المقبض بعملية الكبح في الوضع الرأسي والأفقي. تصميم المقبض يوافق الآلة والإنسان.

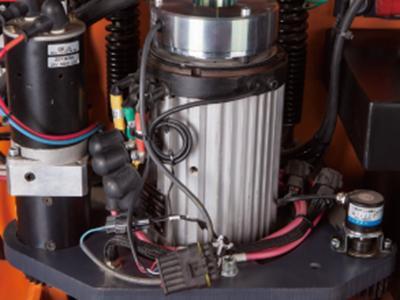

2. طاقة قوية
لدى رافعة التكديس محرك عالي الكفاءة يمكن التحكم فيه بدقة ولديه مخرج قدرة عالي. يمكن تجهيز الرافعة بنظام EPS بشكل اختياري. يمكن للسائق وذلك عن طريق استخدام جهاز التحكم الإلكتروني القيام بإنتاج طاقة مساعدة ضمن مستوى واتجاه نسبي تبعا لإشارة عزم الدوران وإشارة السرعة. لذلك فإن عملية التشغيل تصبح سهلة ودقيقة وتصبح الحركة أكثر استقرار وموثوقية .
3. قدرة صعود فائقة
يمكن للمحرك القوي للرافعة ذات الـ 5 عجلات أن يحقق استقرار فائق وقابلية للتدرج ، بحيث يكون للرافعة قدرة كافية على الصعود عندما يتم تحميلها بالكامل.

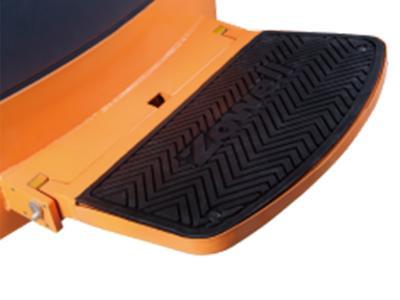

4. دواسة مصقولة
يمكن للدواسة القابلة للطي توفير المساحة عندما لا تكون الرافعة قيد الاستخدام. ويمكن للدواسة أيضا حماية السائقين بشكل فعال من التعرض للارتطام وتوفير التغذية الراجعة للسائق عن ظروف الطريق .
5. جهاز عجلة التوازن الثنائية
تم تجهيز رافعة التكديس بعجلة توازن ثنائية بحيث يمكن التغلب على الحواجز بشكل أسهل، وجعل عملية التشغيل أكثر ثباتا.

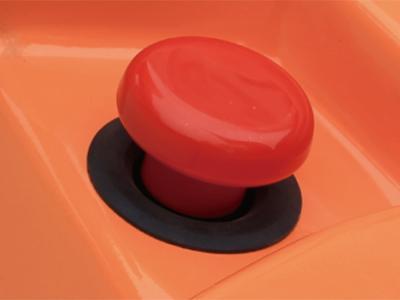

6. مفتاح إيقاف التشغيل في حالة الطوارئ
يمكن قطع الكهرباء بسرعة في حالات الطوارئ لضمان السلامة.
| نوع المنتج | |||
| طريقة التشغيل | كهربائي | كهربائي | كهربائي |
| وضعية التشغيل | واقف | واقف | واقف |
| الحمولة Q (كغم) | 1000 | 1500 | 2000 |
| مركز التحميل (مم) C | 600 | 600 | 600 |
| قياس الأمامي(مم) X | 440 | 443 | 440 |
| قاعدة العجلات (مم) Y | 1284 | 1329 | 1386 |
| الوزن | |||
| الحمولة فارغة(بدون بطارية) | 824 | 850 | 997 |
| الحمل كامل على المحور(كغم) | 785/1219 | 838/1712 | 994/2203 |
| المحور بدون حمل(كغم) | 701/303 | 718/332 | 827/370 |
| الإطارات | |||
| النوع | إطار PU | إطار PU | إطار PU |
| أبعاد عجلة القيادة (مم) | Φ250×80 | Φ250×80 | Φ230×82 |
| عجلة دروج (مم) | Φ80×70 | Φ80×70 | Φ80×70 |
| أبعاد عجلة التوازن (مم) | Φ125×50 | Φ125×50 | Φ150×60 |
| نمرة الإطار (خلفي/أمامي)(x=عجلة القيادة) | 1x-2/4 | 1x-2/4 | 1x-2/4 |
| قياس الأمامي (مم) | 694 | 694 | 800 |
| المسار الخلفي (مم) | 390/400/500 | 390/400/500 | 390/400/500 |

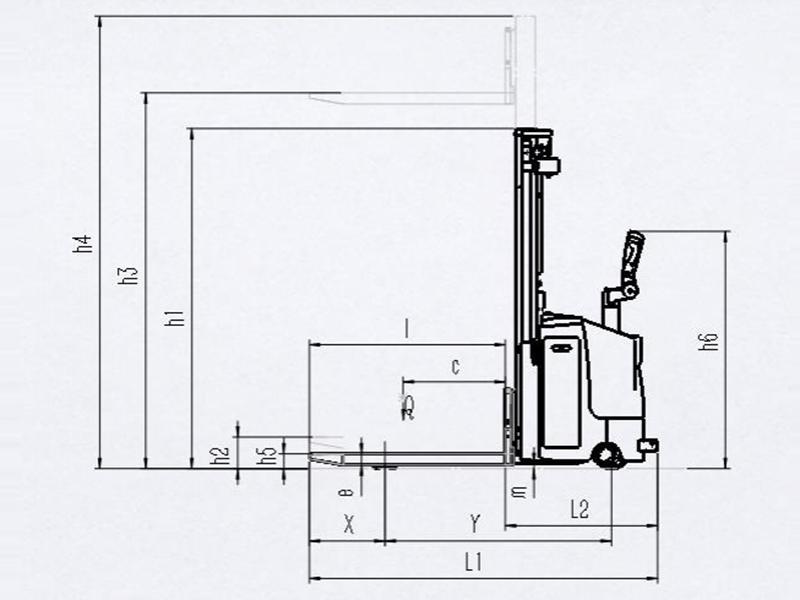

| الأبعاد الأساسية | |||
| الارتفاع الكلي للرافعة (مع الحد الأدنى لارتفاع الشوكة) h1 (مم) | 2000 | 2000 | 2055 |
| ارتفاع الرفع الحر (مم) h2 | / | / | |
| ارتفاع الرفع (مم) h3 | 3000 | 3000 | 3000 |
| أقصى ارتفاع(مع أقصى ارتفاع للشوكة) (مم) h4 | 3465 | 3464 | 3520 |
| ارتفاع الحامية العلوية (مم) h5 | 86 | 86 | 86 |
| ارتفاع الدواسة عن الأرض (مم) h6 | 1396/1136 | 1396/1136 | 1390/1130 |
| الطول الكلي (مم) L1 | 1998 | 2043 | 2110 |
| المسافة بين النهاية الامامية للشوكة إلى نهاية الرافعة (مم) L2 | 848 | 893 | 948 |
| العرض الاجمالي (مم) b1 | 850 | 850 | 942 |
| أبعاد الشوكة (مم) s/e/l | 180/66/1150 | 180/66/1150 | 180/66/1150 |
| عرض إطار الشوكة (مم) b3 | 570/580/680 | 570/580/680 | 570/580/680 |
| أقل ارتفاع عن الأرض (مم) | 30 | 30 | 30 |

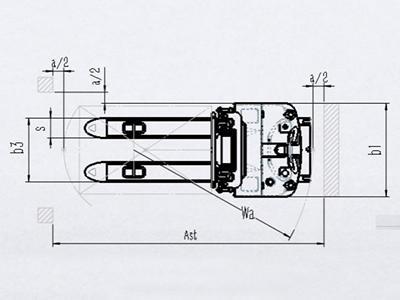

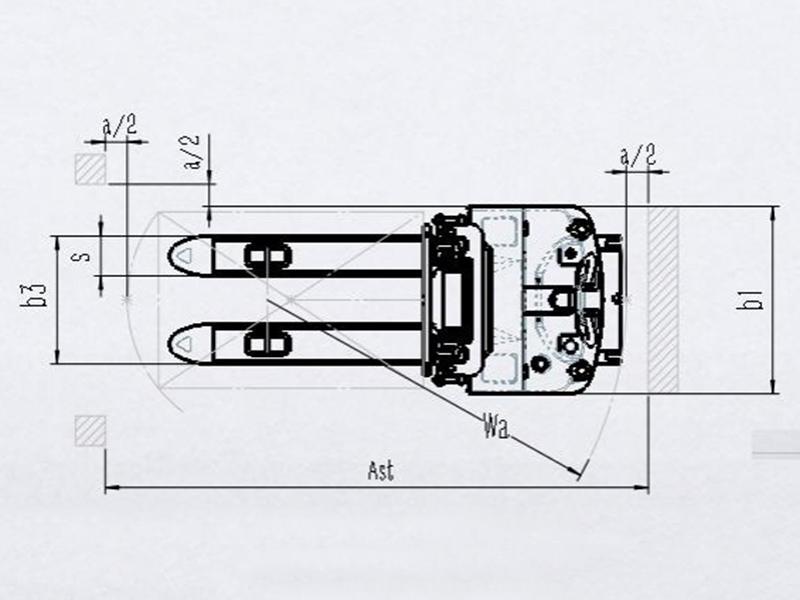

| عرض قناة التكديس للزاوية اليمنى، لوح التحميل 800*1200 (مم) (1200 مع جانب الشوكة) | 2417 | 2462 | 2516 |
| a=200 | |||
| نصف قطر الدوران (مم) | 1581 | 1626 | 1683 |
| الأداء | |||
| سرعة الحركة تحميل/بدون (كم/ساعة) | 5.2/6 | 5.2/6 | 4.6/5.2 |
| سرعة الرفع (تحميل/بدون) (مم/ث) | 90/120 | 90/120 | 90/120 |
| سرعة تنزيل تحميل/بدون (مم/ث) | 125/80 | 125/80 | 125/80 |
| درجة الصعود تجميل/بدون (%) | 5/8 | 5/8 | 5/8 |
| نوع المكابح | كهرومغناطيسي | كهرومغناطيسي | كهرومغناطيسي |
| Motor | |||
| محرك القيادة (ك.و) | AC 1.5 | AC 1.5 | AC 1.5 |
| قدرة محرك الرفع (ك.و) | 2.2 | 2.2 | 3 |
| بطارية التخزين (الفولتية/السعة) (V/Ah) | 24/180(180/210) | 24/210(210\240\280) | 24/210(210\240\280) |
| وزن بطارية التخزين (كغم) | 200 | 200\205\295 | 200\205\295 |
| Other | |||
| وحدة التحكم | تحكم أنبوبي بتأثير المجال | تحكم أنبوبي بتأثير المجال | تحكم أنبوبي بتأثير المجال |
| ضجيج الرافعة (A) | < 70 | < 70 | < 70 |
| نوع الرافعة | مكونات الرافعة | ||||
| ارتفاع الرفع | الارتفاع الكلي(ادنى) | الارتفاع الكلي (اقصى) | ارتفاع رفع حر | ||
| عمود أحادي | 1600 | 2010 | 2010 | 1600 | |
| 1800 | 2210 | 2210 | 1800 | ||
| عمود مزدوج | 2500 | 1750 | 2965 | - | |
| 2700 | 1850 | 3165 | - | ||
| 3000 | 2000 | 3465 | - | ||
| 3300 | 2150 | 3765 | - | ||
| 3500 | 2250 | 3965 | - | ||
| 3700 | 2400 | 4215 | - | ||
| 3800 | 2450 | 4315 | - | ||
| 4000 | 2550 | 4515 | - | ||
| نوع الرافعة | مكونات الرافعة | ||||
| ارتفاع الرفع | الارتفاع الكلي(ادنى) | الارتفاع الكلي (اقصى) | ارتفاع رفع حر | ||
| عمود أحادي | 1600 | 2010 | 2010 | 1600 | |
| 1800 | 2210 | 2210 | 1800 | ||
| عمود مزدوج | 1800 | 1400 | 2265 | - | |
| 2200 | 1600 | 2665 | - | ||
| 2500 | 1750 | 2965 | - | ||
| 2700 | 1850 | 3165 | - | ||
| 3000 | 2000 | 3465 | - | ||
| 3300 | 2150 | 3765 | - | ||
| 3500 | 2250 | 3965 | - | ||
| 3700 | 2400 | 4215 | - | ||
| 3800 | 2450 | 4315 | - | ||
| 4000 | 2550 | 4515 | - | ||
| عمود ثلاثي | 3500 | 1725 | 3995 | 1236 | |
| 4000 | 1895 | 4505 | 1396 | ||
| 4200 | 1955 | 4685 | 1476 | ||
| 4500 | 2055 | 4985 | 1576 | ||
| 4800 | 2155 | 5285 | 1676 | ||
| 5000 | 2215 | 5465 | 1756 | ||
| نوع الرافعة | مكونات الرافعة | ||||
| ارتفاع الرفع | الارتفاع الكلي(ادنى) | الارتفاع الكلي (اقصى) | ارتفاع رفع حر | ||
| عمود أحادي | 1600 | 2090 | 2090 | 1600 | |
| 1800 | 2290 | 2290 | 1800 | ||
| عمود مزدوج | 2500 | 1805 | 3020 | - | |
| 2700 | 1905 | 3320 | - | ||
| 3000 | 2055 | 3520 | - | ||
| 3300 | 2205 | 3820 | - | ||
| 3500 | 2305 | 4020 | - | ||
| 3700 | 2405 | 4220 | - | ||
| 4000 | 2555 | 4520 | - | ||
| عمود ثلاثي | 3500 | 1735 | 4107 | 1130 | |
| 4000 | 1895 | 4587 | 1310 | ||
| 4200 | 1955 | 4767 | 1390 | ||
| 4500 | 2055 | 5067 | 1490 | ||
| 4800 | 2155 | 5367 | 1590 | ||
| 5000 | 2215 | 5547 | 1670 | ||
| 5300 | 2315 | 5807 | 1770 | ||
| 5500 | 2375 | 6027 | 1850 | ||
