رافعة تكديس كهربائية 1,000 كجم إلى 2,000 كجم XEK
المعلومات الأساسية
النوع : XEK10/15/20
الحمولة: 1000/1500/2000kg
أقصى ارتفاع للرفع : 5500mm
طول الشوكة : 1070mm
كود HS : 8427102000
الشهادات : CE/SGS/ISO9001
1. عداد متعدد المهام
يمكن للعداد متعدد المهام عرض مستوى الطاقة الكهربائية، وقت العمل ورقم العطل. يمكن للمستخدم معرفة حالة التشغيل للرافعة أيضا.

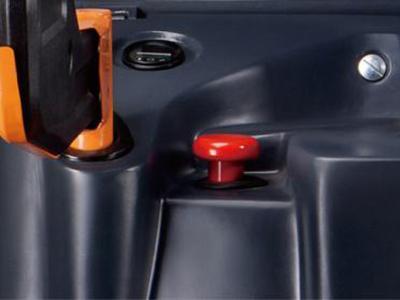

2. مفتاح إيقاف التشغيل في حالة الطوارئ
يمكن قطع التيار الكهربائي بسرعة في حالة الطوارئ وذلك لضمان السلامة.
3. حماية وأمان
يتميز مسند الذراع المصنوع من الـ PU الناعم بمقاومة فائقة للضغط والتصادم، وبالتالي يقلل الإصابات غير المباشرة التي تحدث أثناء عملية التكديس. وذلك يوفر حماية وسلامة وراحة للمستخدم .

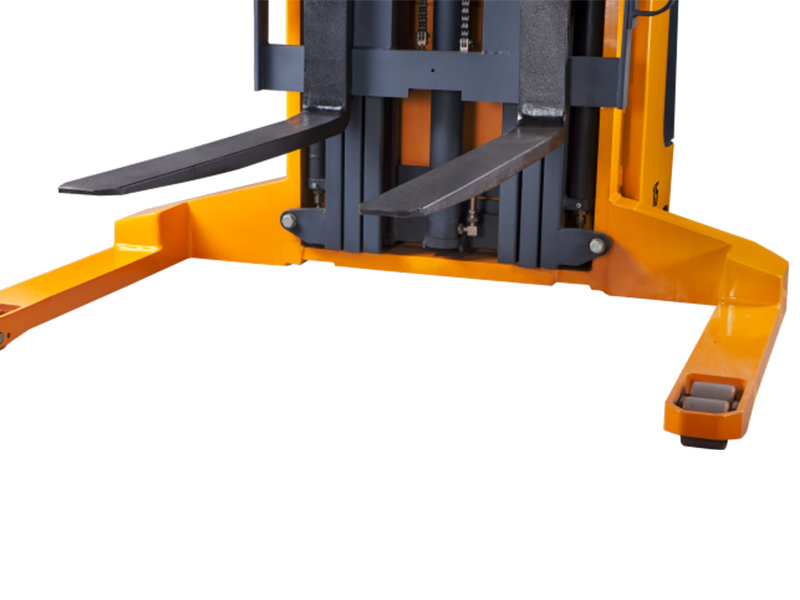

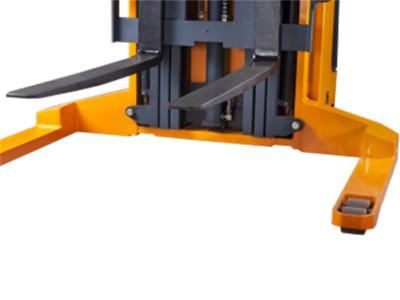

4. شوكة مصاغة
يمكن تعديل عرض الشوكة في حدود 200 – 800 مم. لتصبح مناسبة للاستخدام للطبالى ذات الجانب الأحادي او المزدوج.
5. ارتفاع الحمل محدد
يمكن أن يصل ارتفاع الجمل للرافعة إلى 3 متر، ويتم التحكم به بدقة.

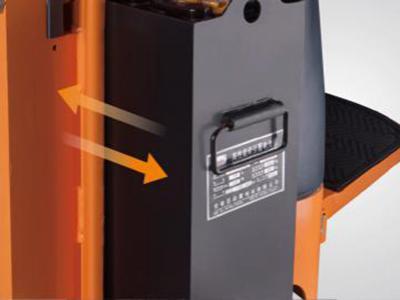

6. إمكانية تحميل وتنزيل البطارية من جانب الرافعة
تتميز البطارية ذات السعة الكبيرة بإمكانية إزالة الجوانب المزدوجة: إزالة الجانب الأمامي يستخدم للصيانة اليومية مثل تفقد النظام والسوائل وتبديل القطع.
| نوع المنتج | |||
| نوع المحرك | كهربائي | كهربائي | كهربائي |
| وضعية التشغيل | واقف | واقف | واقف |
| الحمولة الكلية Q (kg) | 1500 | 1500 | 2000 |
| مركز التحميل C (mm) | 600 | 600 | 600 |
| الشرفة الخلفية X (mm) | 403 | 280 | 393 |
| قاعدة الإطار Y (mm) | 1284 | 1329 | 1386 |
| الوزن | |||
| الحمولة فارغة بدون البطارية kg | 936 | 942 | 1059 |
| الحمل كامل على المحور (أمامي/ خلفي) kg | 816/1300 | 843/1799 | 966/2293 |
| بدون الحمل على المحور (أمامي/ خلفي) kg | 763/353 | 767/375 | 857/402 |
| العجلات | |||
| الإطار | PU tyre | PU tyre | PU tyre |
| أبعاد إطار القيادة (مم) | Φ250×80 | Φ250×80 | Φ230×82 |
| أبعاد عجلة التوجيه (مم) | Φ80×70 | Φ80×70 | Φ80×70 |
| أبعاد عجلة التوازن (مم) | Φ125×50 | Φ125×50 | Φ125×50 |
| أبعاد عجلات الدعم الجانبية (مم) | 1x-2/4 | 1x-2/4 | 1x-2/4 |
| الإطار | 694 | 694 | 800 |
| أبعاد إطار القيادة (مم) | 1390 | 1390 | 1390 |

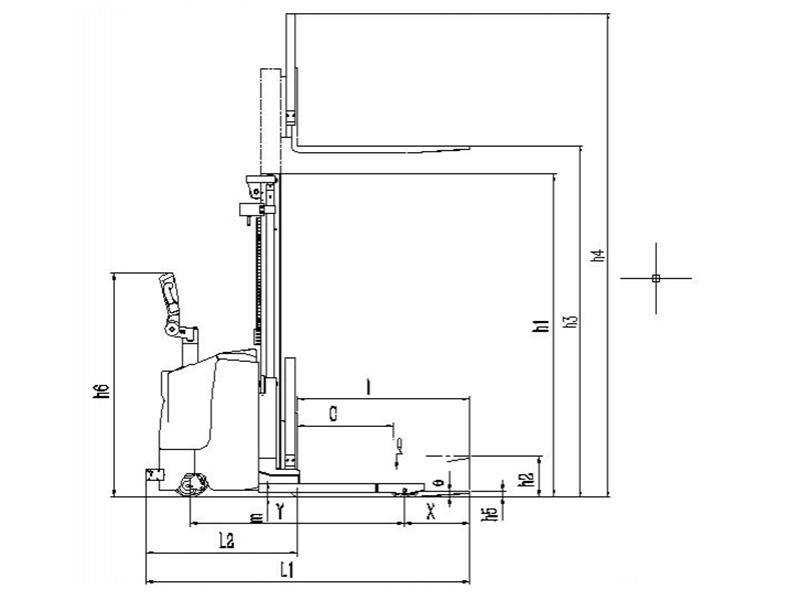

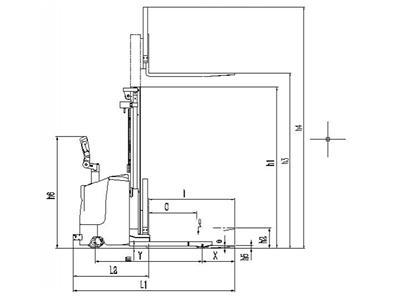

| الأبعاد الأساسية | |||
| الارتفاع الإجمالي (أقل ارتفاع للشوكة) h1 (مم) | 2000 | 2000 | 2055 |
| ارتفاع الرفع الحر (مم) h2 | / | / | |
| ارتفاع الرفع h3 | 3000 | 3000 | 3000 |
| أقصى ارتفاع (أقصى ارتفاع للشوكة) (مم) h4 | 3957 | 3957 | 3991 |
| ارتفاع الشوكة عن الأرض (مم) h5 | 35 | 35 | 40 |
| الارتفاع الأرضي (ادنى/أقصى) (مم) h6 | 1396/1136 | 1396/1136 | 1390/1130 |
| الارتفاع الإجمالي L1 (مم) | 2003 | 2003 | 2051 |
| المسافة من نهاية الشوكة إلى مقدة الرافعة L2 (مم) | 934 | 934 | 988 |
| العرض الداخلي لأرجل القاعدة b2 (مم) | 1270 | 1270 | 1270 |
| العرض الكلي b1 (مم) | 1510 | 1510 | 1510 |
| أبعاد الشوكة (مم) s/e/l | 100/35/1070 | 100/35/1070 | 100/40/1070 |
| العرض الخارجي للشوكة b3 | 200-800 | 200-800 | 200-800 |
| الارتفاع عن الارض m (مم) | 30 | 30 | 30 |

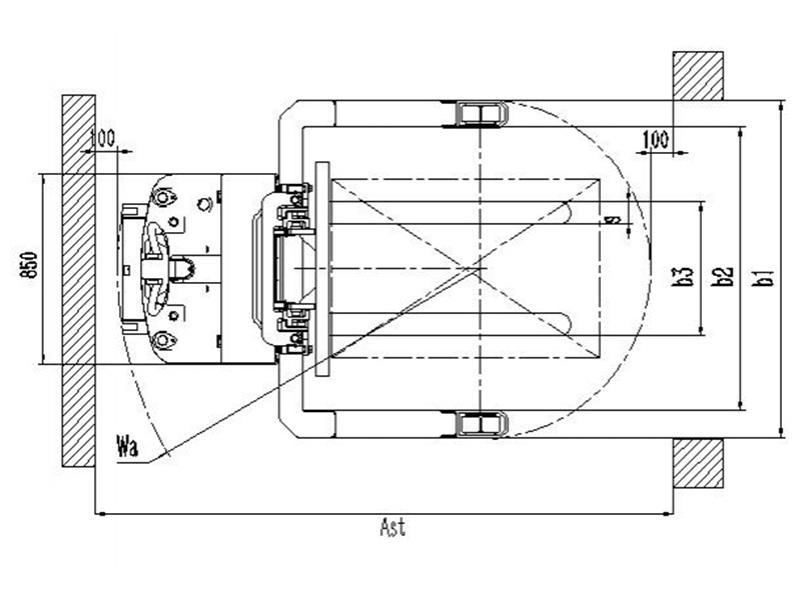

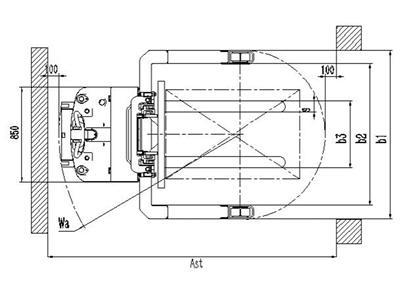

| عرض قناة التكديس للزاوية اليمنى، لوح التحميل 1000*800 (مم) (1200 مع جانب الشوكة) | 2587 | 2587 | 2643 |
| نصف قطر الدوران (مم) | 1626 | 1626 | 1682 |
| الأداء | |||
| سرعة الحركة تحميل/بدون (كم/ساعة) | 5.2/6 | 5.2/6 | 4.6/5.2 |
| سرعة الرفع (تحميل/بدون) (مم/ث) | 90/120 | 90/120 | 90/120 |
| سرعة تنزيل تحميل/بدون (مم/ث) | 125/80 | 125/80 | 125/80 |
| درجة الصعود تجميل/بدون (%) | 5/8 | 5/8 | 5/8 |
| نوع المكابح | كهرومغناطيسي | كهرومغناطيسي | كهرومغناطيسي |
| Motor | |||
| محرك القيادة (ك.و) | AC 1.5 | AC 1.5 | AC 1.5 |
| قدرة محرك الرفع (ك.و) | 2.2 | 2.2 | 3 |
| بطارية التخزين (الفولتية/السعة) (V/Ah) | 24/180(180/210) | 24/210(210\240\280) | 24/210(210\240\280) |
| وزن بطارية التخزين (كغم) | 200 | 200\205\295 | 200\205\295 |
| اخرى | |||
| طريقة التحكم | تحكم انبوبي بتأثير المجال | تحكم انبوبي بتأثير المجال | تحكم انبوبي بتأثير المجال |
| ضجيج الرافعة (ديسبل) | < 70 | < 70 | < 70 |
| نوع الرافعة | مكونات الرافعة | ||||
| ارتفاع الرفع | الارتفاع الكلي(ادنى) | الارتفاع الكلي (اقصى) | ارتفاع رفع حر | ||
| عمود أحادي | 1600 | 2010 | 2482 | 1128 | |
| 1800 | 2210 | 2682 | 1328 | ||
| عمود مزدوج | 2500 | 1750 | 3457 | 0 | |
| 2700 | 1850 | 3657 | 0 | ||
| 3000 | 2000 | 3957 | 0 | ||
| 3300 | 2150 | 4257 | 0 | ||
| 3500 | 2250 | 4457 | 0 | ||
| 3700 | 2400 | 4657 | 0 | ||
| 3800 | 2450 | 4757 | 0 | ||
| 4000 | 2550 | 4957 | 0 | ||
| نوع الرافعة | مكونات الرافعة | ||||
| ارتفاع الرفع | الارتفاع الكلي(ادنى) | الارتفاع الكلي (اقصى) | ارتفاع رفع حر | ||
| عمود أحادي | 1600 | 2010 | 2557 | 1053 | |
| 1800 | 2210 | 2757 | 1253 | ||
| عمود مزدوج | 2500 | 1750 | 3457 | 0 | |
| 2700 | 1850 | 3657 | 0 | ||
| 3000 | 2000 | 3957 | 0 | ||
| 3300 | 2150 | 4257 | 0 | ||
| 3500 | 2250 | 4457 | 0 | ||
| 3700 | 2400 | 4657 | 0 | ||
| 3800 | 2450 | 4757 | 0 | ||
| 4000 | 2550 | 4957 | 0 | ||
| عمود ثلاثي | 4000 | 1895 | 4957 | 897 | |
| 4200 | 1955 | 5157 | 957 | ||
| 4500 | 2055 | 5457 | 1057 | ||
| 4800 | 2155 | 5757 | 1157 | ||
| 5000 | 2215 | 5957 | 1217 | ||
| 5200 | 2275 | 6157 | 1277 | ||
| 5300 | 2315 | 6257 | 1317 | ||
| 5500 | 2385 | 6457 | 1417 | ||
| نوع الرافعة | مكونات الرافعة | ||||
| ارتفاع الرفع | الارتفاع الكلي(ادنى) | الارتفاع الكلي (اقصى) | ارتفاع رفع حر | ||
| عمود أحادي | 1600 | 2090 | 2591 | 1099 | |
| 1800 | 2290 | 2791 | 1299 | ||
| عمود مزدوج | 2500 | 1805 | 3491 | 0 | |
| 2700 | 1905 | 3691 | 0 | ||
| 3000 | 2055 | 3991 | 0 | ||
| 3300 | 2205 | 4291 | 0 | ||
| 3500 | 2305 | 4491 | 0 | ||
| 3700 | 2405 | 4691 | 0 | ||
| 4000 | 2555 | 4991 | 0 | ||
| عمود ثلاثي | 3500 | 1735 | 4491 | 744 | |
| 4000 | 1895 | 4991 | 904 | ||
| 4200 | 1955 | 5191 | 964 | ||
| 4500 | 2055 | 5491 | 1064 | ||
| 4800 | 2155 | 5791 | 1164 | ||
| 5000 | 2215 | 5991 | 1224 | ||
| 5300 | 2315 | 6291 | 1324 | ||
| 5500 | 2375 | 6491 | 1384 | ||
